شرکت TBT آلمان واقع در شهر Dettingen تأسیس سال 1966 میلادی و متعلق به گروه Nagel میباشد. تخصص شرکت TBT آلمان در زمینه ساخت ماشین آلات سوراخ کاری عمیق Deep Hole Drilling Machines و همچنین ابزارهای سوراخ کاری عمیق  Deep Hole Drilling Tools ( مته گاندریل Gundrill) می باشد. شرکت TBT به عنوان Market Leader در زمینه این تکنولوژی در سطح جهان مطرح می باشد. در زیر ابزارهای Gundrill و همچنین ماشین آلات سوراخکاری عمیق ساخت شرکت TBT آلمان معرفی میگردند.



روشهای سوراخکاری عمیق:

روش سوراخکاری Single Lip


Ads

روش سوراخکاری Single Lip یا (ELB) در رنج قطر 0.7 تا 40 میلیمتر کاربرد دارد. روغن خنک کاری (KSS) در درون ابزار جریان دارد. مخلوط روغن و پلیسه از راه شیارطولی که بر روی شفت خارجی ابزار وجود دارد خارج میشود.

طرح ابزار:

  • بوش فولادی برای کلمپ کردن ابزار
  • لوله فولادی
  • نوک کاربایدی و لبه برشی


روش سوراخکاری STS/BTA
 Ads

روش BTA : مناسب برای سوراخکاری عمیق با تغذیه خارجی روغن خنک کاری تا قطر سوراخکاری حدود 400 میلیمتر. این روش همچنین تحت عنوان سوراخکاری STS ( سیستم تک لوله ای) نیز شناخته میشود.

روغن خنک کاری (KSS) از بیرون، مابین دیوراه سوراخ و لوله سوراخکاری تغذیه میگردد. پلیسه ها از داخل لوله سوراخکاری به بیرون هدایت میشوند.




روش سوراخکاری Ejector
 Ads

روش سوراخکاری Ejector در رنج قطر 18 تا 250 میلیمتر کاربرد دارد. روغن خنک کاری از بین لوله سوراخکاری و یک لوله داخلی ( سیستم دو لوله ای) تغذیه میگردد. روغن سوراخکاری از نوک سوراخکاری ابزار خارج میشود و به همراه پلیسه ها از طریق لوله داخلی بر میگردد.





ابزارهای سوراخکاری عمیق:




Ads

ابزارهای Single Lip  از قطر 0.7 تا 50 میلیمتر

ابزارهای Single Lip در طرح های مختلف موجود هستند.
تفاوت اصلی ابزارهای تک لبه ای braze بر روی لبه برشی آن میباشد.
شامل ابزارهای تک لبه ای کاربایدی و همچنین آخرین تکنولوژی در این زمینه ابزارههای تک لبه ای سرعت بالا


دانلود کاتالوگ


سرویس سریع 48 ساعته

ابزارهای مته گاندریل از قطر 2.5 میلیمتر تا 13.5 میلیمتر و طول 1500 میلیمتر آماده و موجود می باشند. ابزارها روکش نشده و در قطرهای مختلف با فواصل 0.1 میلیمتر موجود هستند. ما ابزار ها را در مدت زمان 48 ساعت تولید میکنیم.

برای اطلاعات بیشتر به صفحه دیتا شیت زیر مراجعه فرمایید.

دانلود اطلاعات ابزرهای موجود جهت ارسال 48 ساعته


موجودی انبار


 Ads

موجودی انبار ابزارهای مته گاندریل Solid Carbide

ابزارها از قطر 2 تا 6 میلیمتر با فواصل 1 میلیمتر موجود می باشند. هر قطر برای عمق سوراخکاری 35xD و 55xD و 45xD موجود می باشد. دریل ها به یک درایور ساده با ابعاد Ø 10x40x55 mm متصل هستند. تعداد از یک عدد به بالا موجود بوده و حمل ظرف 24 ساعت انجام میشود.




 Ads

موجودی انبار مته گاندریل با نوک کاربایدی brazed شده

رنج وسیع و متنوعی از ابزارها از نظر قطر و طول در انبار ما وجود دارد. ابزارها بدون درایور در انبار موجود هستند. به محض سفارش ابزارها به درایور مورد نظر متصل گردیده و آماده ارسال میگردند. ما ابزارها را در طی مدت 5 روز کاری میسازیم. در صورت فوریت امکان ساخت ابزارها در مدت 48 ساعت نیز وجود دارد.


جهت دریافت اطلاعات بیشتر در این خصوص لطفاً به فایل اطلاعاتی زیر مراجعه فرمایید.

دانلود اطلاعات موجودی انبار

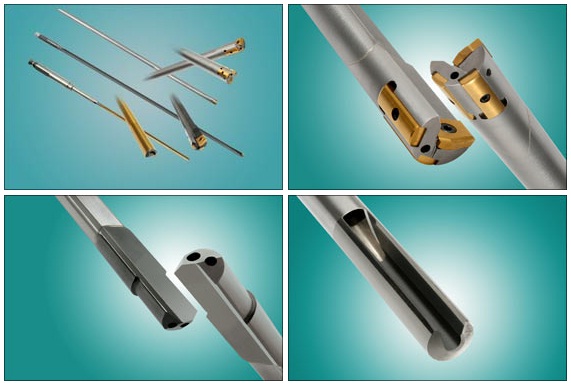

 ابزارهای مته گاندریل Single Lip با اینسرت های indexable - سری 10 از مدل  WP-ELB

با ابزارهای مته گاندریل TBT که دارای اینسرت های Indexable هستند شما یک سیستم قدرتمندی خواهید داشت که برای حجم بالای پلیسه طراحی شده است و میتواند بر روی ماشین سنتر و نیز ماشین های سوراخکاری عمیق مرود استفاده قرار گیرد.

ویژگیهای اصلی:

  • کارایی بالا با استفاده از لبه برشی با ابعاد هندسی پیشرفته برای شکل دهی بهینه به پلیسه
  • زمان کوتاه توقف بدلیل امکان تعویض سریع لبه های برشی بر روی ابزار کلمپ شده
  • کاربری و استفاده آسان بدلیل عدم نیاز به تیزکاری ابزار و صرفاً نیاز به کنترل موجودی لبه های برشی مصرفی
  • طول عمر بالای ابزار بدلیل روکش کامل و لبه های عملیات شده
  • دسترسی سریع بدلیل موجود بودن قطعات مصرفی در انبار

Ads








سری 10 مدل WP-ELB در قطرهای 12 تا 28 میلیمتر موجود می باشد.
نوک مته با فواصل افزایشی 0.1 میلیمتر تولید گردیده اند.
با استفاده از واشرهای قابل تنظیم، قطر سوراخ میتواند با دقت تنظیم گردد.
برای سوراخکاری متقاطع یک نوع ابزار با طول نوک مته بلند و سه صفحه گاید به عنوان آپشن موجود می باشد.
کلمپ اتصال ابزار به ماشین مشابه کلمپ ابزارهای معمولی با سر کاربایدی Brazed شده می باشد. تمامی اجراء کلمپ موجود می باشد.
شما ابزارهای مته Single Lip با اینسرت های indexable  را بصورت مونتاژ شده و آماده استفاده دریافت خواهید کرد. به همراه کلید های لازم برای تعویض قطعات مصرفی.

دانلود کاتالوگ ابزارهای دارای اینسرت



Ads

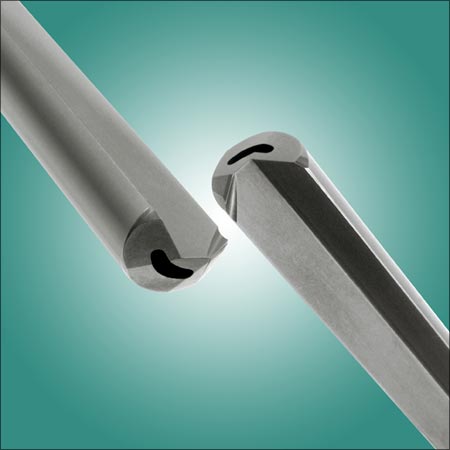

ابزارهای Double Lip  از قطر 5.5 تا 25 میلیمتر

مزیت ویژه ابزارهای مته Double Lip این است که میتوان feed rate بالایی را در حین کار با پلیسه های کوچک در مقایسه با ابزارهای Single Lip داشت.



















Ads

ابزارهای سرعت بالا

ابداع TBT در طراحی هندسی لبه های برشی سرعت بالا و نیز سطح دقیق سنگ خورده ابزار و روکش بسیار صاف بدلیل finishing انجام شده بر روی خود ابزار، امکان داشتن سرعت پیشروی feed تا 5 برابر بیشتر از ابزارهای مععمولی Single-Lip کاربایدی را فراهم میسازد. در صورت نیاز خوشحال خواهیم شد که اطلاعات بیشتری را در این زمینه ارایه نماییم.



















Ads

ابزارهای خاص

در رنج تولیدات ما تنوع وسیعی از ابزارهی خاص و ویژه وجود دارد. رنج ابزارها طیفی از تنوع ابزارها همچون Step drills و ابزارهای Counter- boring و یا مته های دارای اینسرت Indexable با قابلیت تعویض را پوشش میدهد.

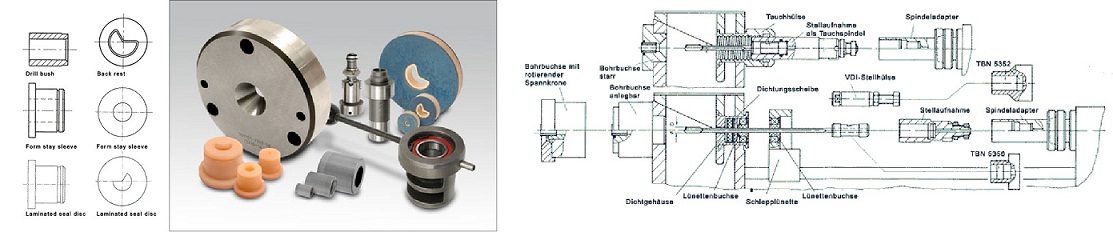

تجهیزات جانبی ابزارها

Ads













رنج محصولات ما با تجهیزات جانبی مورد نیاز برای ابزار و ماشین تکمیل میگردد. ما تنوع وسیعی از وسایل سنگ زنی و وسایل تنظیم طول ابزار و نیز وسایل فشرده سازی را ارایه مینماییم.

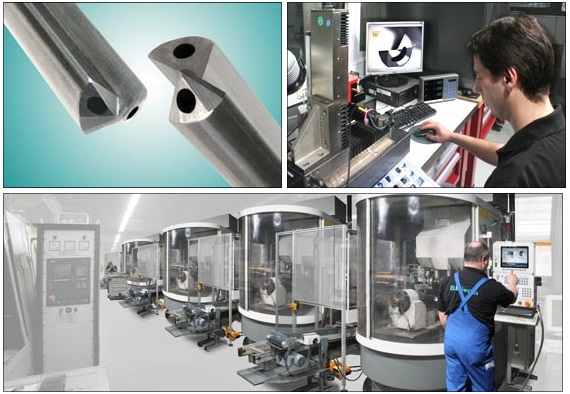

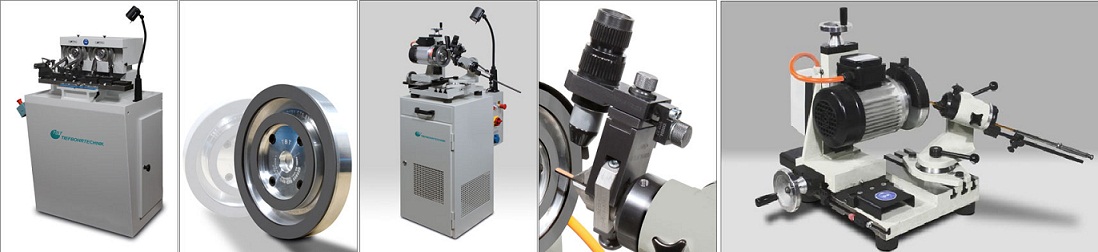

ماشین سنگ زنی جهت تیزکاری ابزارها

Ads












وسایل سنگ زنی متنوعی موجود هستند که به شما امکان میدهند تا ابزارهای مته Single Lip را خودتان سنگ زنی و تیزکاری نمایید. سالهای طولانی تجربه ما در این زمینه باعث گردیده بتوانیم ماشین سنگ زنی خودمان را با جیگ و تجهیزات جانبی خاص برای این کار طراحی و تولید نماییم.

دانلود کاتالوگ دستگاه سنگ زنی



ماشین آلات سوراخکاری عمیق:

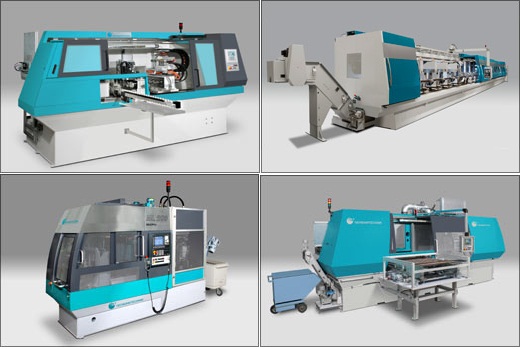

سری ML - ماشین های Horizontal افقی - دارای چند اسپیندل
Ads
رنج کاربردهای ماشین های سری ML به شرح زیر است:

تولید انژکتور - تجهیزات هیدرولیکی - شاتون - شفت های گیربکس - سیلندرهای هیدرولیکی کوچک - تجهیزات پزشکی و غیره

برای تمامی ماشین های ML روشهای استاندارد و یا اتوماتیک بر اساس راه حل مورد نظر مشتری برای لود و آنلود قطعه کار به ماشین موجود می باشد. علاوه بر سوراخکاری با مته Gundrill و پروسه سوراخکاری عمیق STS/BTA ماشین های ML امکان استفاده از سرعت بالا با استفاده از مته های Single-Lip و یا مته های دو قلو را نیز فراهم می سازند. پروسه های سوراخکاری با حداقل میزان روغن کاری نیز امکانپذیر می باشد.

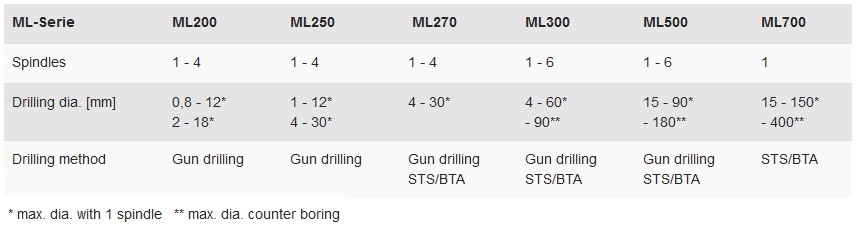

انواع مختلف ماشین های سری ML به شرح جدول زیر می باشد:Ads

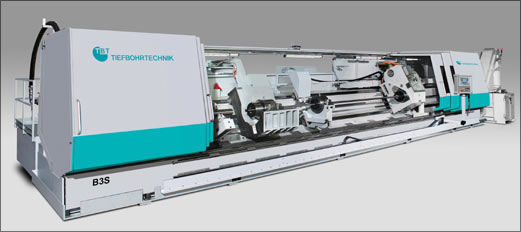

سری B - ماشین افقی Horizontal بزرگ
Ads
رنج کاربردهای ماشین های سری B به شرح زیر است:
سیلندر هیدرولیکی - چرندنده های landing - قالب های ریخته گری - روتورهای توربین و غیره

آخرین نسل  بستر bed ماشین ساخته شده از فولاد و بتن مسلح امکان رسیدن به بالاترین حد استحکام و میرا نمودن لرزشها را فراهم میسازد که در حالت عادی جزئی از طراحی Cast Iron می باشد. طراحی شیبدار بستر ماشین دسترسی بهینه اپراتور و برگشت بدون محدودیت روغن و مایع خنک کاری را فراهم میسازد.


انواع مختلف ماشین های سری B به شرح جدول زیر می باشد:Ads

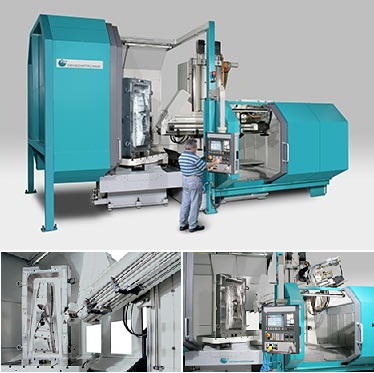

سری BW-250 - ماشین سنتر فرز و سوراخکاری عمیق
Ads
رنج کاربردهای ماشین های سری BW-250 به شرح زیر است:
صنایع ابزار سازی و قالب- سیلندرهای تحت فشار - سیلندر های چاپ- کانالهای صفحات گرمایی - قطعات مکعبی یونیورسال و غیره

ماشین تمام اتوماتیک سوراخکاری عمیق / فرز / پیچ زنی

سری ماشین های BW-250 با سیستم انتخابی تعویض ابزار سطح بالایی از قدرت تولید را ارایه مینمایند.

ابزارهای قدیمی و همچنین ابزارهای سوراخکاری عمیق بلند میتوانند بصورت اتوماتیک بدون دخالت دست تعویض گردند.








انواع مختلف ماشین های سری BW-250  به شرح جدول زیر می باشد:Ads

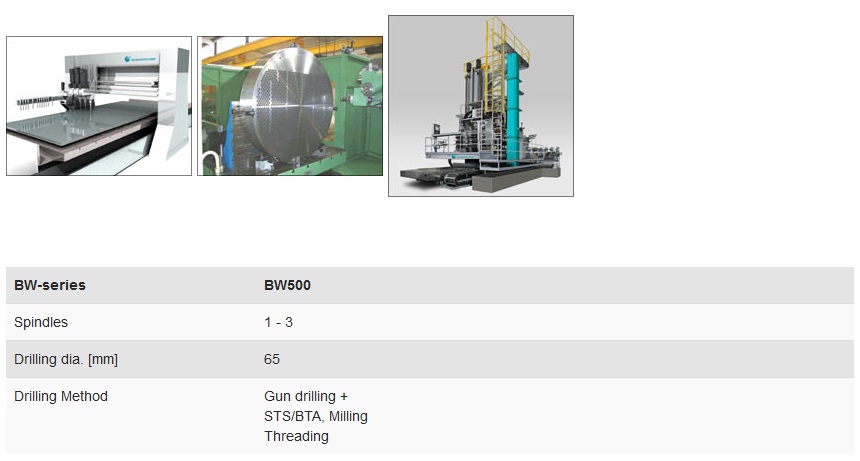

سری BW ماشین سنتر سوراخ کاری عمیق

برای ماشین کاری صفحات مبدل های حرارتی ماشین سنتر سوراخکاری عمیق پیشنهاد میگردد که میتواند با اسپیندل افقی ویا عمودی بصورت دروازه ای و یا جرثقیلی طراحی گردد.

Ads

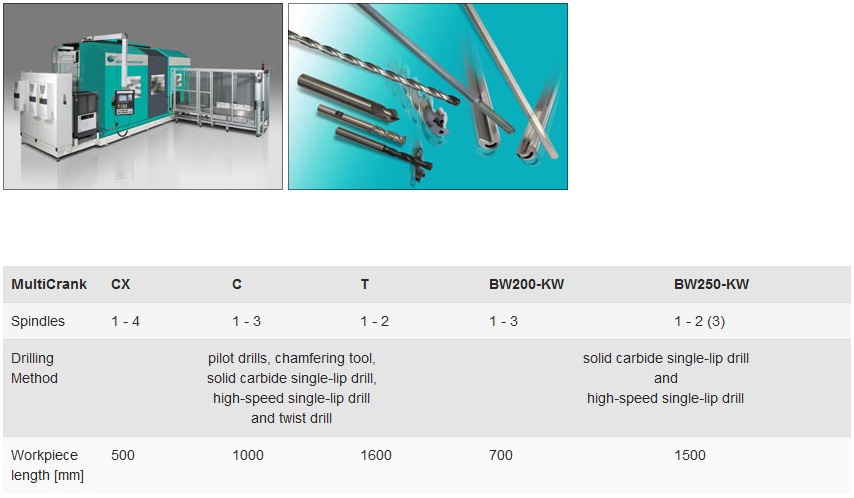

ماشین Multicrank برای ماشین کاری میل لنگ

کاربرد خاص و یا قطعه کار خاص نیاز به راه حل ویژه دارد. به عنوان مثال میل لنگ.

مته دوقلو، مته گاندریل و یا گاندریل های سرعت بالا ؛ دریل بوش و یا pilot hole ؛ روغن کاری حداقل و یا روغن کاری با ماده خنک کننده؛ gantry ، دستی و یا سیستم روبات برای بارگذاری قطعه کار؛ ما همیشه بهینه ترین راه حل را که نیازهای خاص شما را برآورده نماید پیشنهاد مینماییم.


Ads

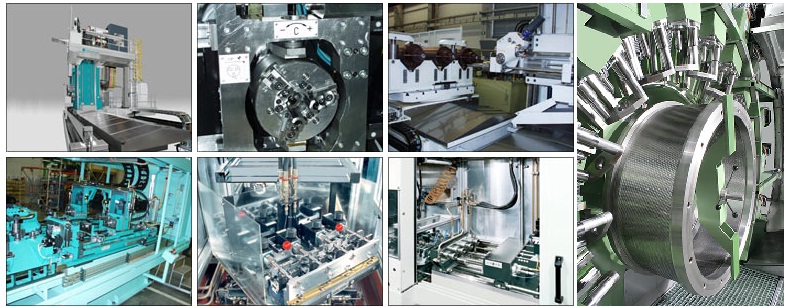

راه حل های خاص - ماشین های ویژه

اگر نیازهای شما نتواند با برنامه ماشین های استاندارد ما برآورده شود، میتوان ماشین های استاندارد را بر اساس نیاز موجود تغییر داده و با درخواست سازگار نمود.
با استفاده از ماژولهای استاندارد ماشین های موجود، ما میتوانیم ماشین های با هدف خاص که با نیازهای شما مطابقت داده شده اند را پیشنهاد نماییم.
مثالهایی از این دست عبارتند از سوراخکاری عمیق سرسیلندر و بلوک سیلندر و قالب های pellet dies.
