شرکت EMA Indutec GmbH آلمان قبلاً تحت نام EMA Elektromaschinen Schultze GmbH & Co. KG فعالیت مینموده و از سال 2000 میلادی به گروه Aichelin پیوسته است.

شرکت EMA Indutec GmbH واقع در شهر Meckesheim آلمان، مرکزی برای رقابت در تولید سیستهای گرمایشی القایی و نیز سختکاری القایی به عنوان عضوی از گروه آیشلین که سازنده بسیار باتجربه جهانی در زمینه کوره های صنعتی و عملیات حرارتی است می باشد. این شرکت علاوه بر دانشی که از سلف خود EMA Elektromaschinen Schultze GmbH & Co KG به میراث برده است موفق گردیده تجربه خوبی را در زمینه توسعه ، طراحی، ساخت و تولید سیستم های گرمایشی القایی و مبدل های فرکانسی از 70 سال پیش تا کنون گردآوری نماید.

پایه قدرت شرکت EMA بر این واقعیت استوار است که این شرکت قادر است علاوه بر سیستهای استاندارد، سیستم های با طراحی خاص را با توجه به نیاز مشتری پیشنهاد نماید. به منظور انجام این امر این شرکت مرکز تکنولوژی خود را به خوبی تجهیز نموده است تا این که متخصصین با تجربه این شرکت وقتی بر روی توسعه و طراحی تجهیزات فنی و پروسه مواد کار میکنند بهترین تجهیزات تست را در اختیار داشته باشند.

رنج محصولات این شرکت به شرح زیر می باشد:
  • سیستم های سخت کاری القایی
  • سیستم های گرمایشی القایی
  • سیستم های تمپرینگ و آنیلینگ القایی برای لوله
  • مبدل های فرکانسی Frequency Converters برای سیستم های گرمایشی القایی
  • خدمات پس از فروش شامل سرویس و قطعات یدکی


Ads


سیستم های سخت کاری القایی - مزایا


سختکاری القایی سطح عمدتاً در موارد زیر بکار میرود: قطعات موتور و یا دنده های گیربکس، اجزاء زنجیر برای وسایل نقلیه ای که بر روی زنجیر حرکت میکنند، انواع چرخدنده، اجزاء موتور، قطعات گاید انواع ماشین ابزار، نشیمنگاه بلبرینگ و یاتاقان بر روی شفت، مهره و پین.

شرکت EMA امکان تأمین سیستمهای گرمایشی القایی تمام اتوماتیک و یا نیمه اتوماتیک را دارد که میتوانند در موارد مختلفی مورد استفاده قرار گیرند. طراحی و ساخت ماشین آلات هر دو در خود شرکت EMA انجام میشود. علاوه بر ساخت ماشین آلات تمامی تجهیزات کنترلی و نیز مبدل های فرکانسی نیز شامل این موضوع میگردند و در خود شرکت EMA ساخته میشوند.


در مقایسه با کوره های سختکاری سنتی، سیستم سختکاری القایی مزایای تکنیکی زیادی را به ارمغان می آورد که به شرح زیر هستند:


  • زمان سخت کاری خیلی کوتاه و به عنوان نتیجه انتخاب میزان سخت کاری بدون محدودیت ( در صورت نیاز سختکاری تحت اتمسفر محافظ امکانپذیر است)
  • کاهش اعوجاج ناشی از عملیات سختکاری
  • تکرار پذیری نتایج
  • تعیین دقیق محل سختکاری ( همچنین در قطعات حجمی نیز امکانپذیر است)
  • مصرف انرژی پایین


علاوه بر این سیستم های سختکاری القایی برای تلفیق در خطوط تولید اتوماتیک بسیار مناسب هستند. این موضوع امروزه بیش از پیش جهت کاهش هزینه های تولید مورد استفاده قرار میگیرد.





















ماشین های سختکاری القایی عمودی

دستگاههای سختکاری القایی عمودی ساخت شرکت EMA میتوانند بصورت یونیورسال و قابل انعطاف بصورت مشترک در تمامی پروسه های القایی برای رنج وسیعی از کاربردها مورد استفاده قرار گیرند. بدلیل ساختار ماژول بندی شده میتوان ماشین را برای نیاز های خاص همچون میزان فلو، وزن قطعه کار و درجه اتوماسیون به دلخواه تطبیق داد.

نتیجه به این ترتیب یک راه حل فنی بهینه و کارامد برای سختکاری قطعات بصورت پیوسته و کیفیت تکرار پذیر خواهد بود.

روش کار:

  • Stop/ rotation/ stop
  • In-feed/ rotation/ in-feed
  • Total area
  • Volume/ in-feed

رنج کاربردها:
  • سختکاری سطح Surface hardening
  • آزاد سازی استرس / تمپرینگ / آنیلینگ
  • سختکاری Hardening
  • جوشکاری Soldering

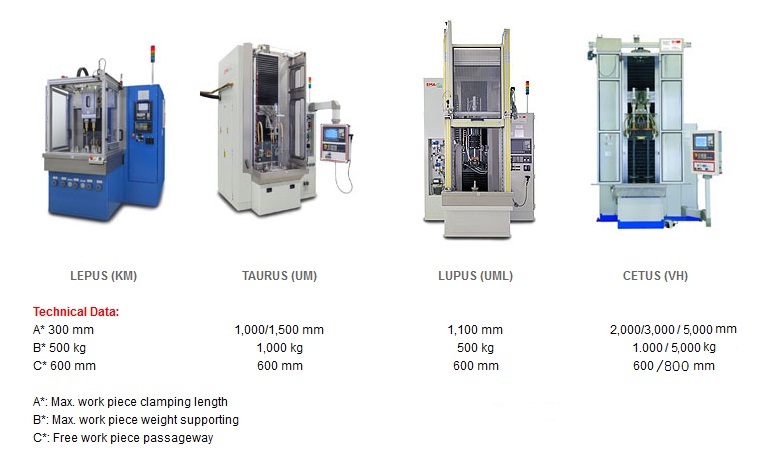

مدل های مختلف دستگاههای سختکاری القایی به شرح زیر می باشند:
Ads
دانلود کاتالوگ دستگاههای سختکاری عمودی



Ads


دستگاه سختکاری القایی عمودی LEPUS(KM) برای دسته های حجمی کوچک و متوسط

ماشین سختکاری عمودی LEPUS (KM) با میز Indexing برای قطعات با تعداد زیاد طراحی شده است.

این دستگاه برای تولید کارامد قطعات با اندازه کوچک و در دسته های حجمی متوسط تا زیاد طراحی شده است. سادگی نصب و راه اندازی این دستگاه و نیز قابلیت انطباق پذیری و یونیورسال بودن آن و نیز قابلیت انعطاف آن، این دستگاه را از دیگر دستگاهها مجزا مینماید و امکان کار آسان و قابل اطمینان با دستگاه را فراهم می سازد. تغذیه مسیر عمودی اینداکتورها و نیز گردش میز ایندکس با استفاده از درایو های CNC انجام میشود و تغذیه افقی بصورت دستی انجام می پذیرد. این روش زمان پروسه عملیات ثانویه را بسیار کوتاه میکند که دلیل آن استفاده از تونل و یا اینداکتورها در چند ایستگاه و نیز این واقعیت که پروسه کوینچ و خنک کاری به سیکل بعدی بر روی میز انیدکس انتقال یافته است می باشد که باعث کاهش زمان پروسه می شود. بدلیل ساختار فشرده این دستگاه به فضای کمی نیاز دارد. بلافاصله پس از حمل دستگاه در زمان کوتاهی قابل استفاده خواهد بود.

تجهیزات اصلی دستگاه یونیورسال LEPUS


  • سیستم کنترل CNC مدل زیمنس 840D sl
  • سیستم User friendly بوده و کار با آن بسیار آسان است
  • نمایش و مدارک و تمامی پارامترهای مربوط به پروسه از طریق نمایشگر رنگی قابل مشاهده است
  • مسیر گاید عمودی اینداکتور بصورت محور CNC طراحی شده است
  • تنظیمات جانبی با استفاده از حرکت موتور انجام میشود
  • محیط کاری دستگاه با مواد Stainless تجهیز شده است


اتصال به شبکه با استفاده از پورت Ethernet، اینترنت، مودم و اینترفیس های اتوماتیک امکانپذیر است.
پکیج کنترل کیفی در رنج سرویس پیشنهادی قرار دارد.



Ads

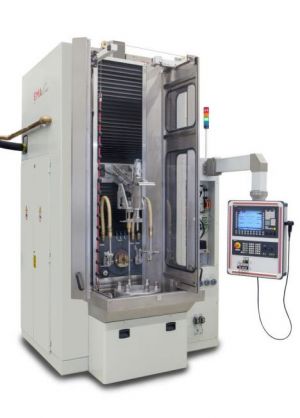

دستگاه سختکاری القایی عمودی  TAURUS(UM) برای دسته های کوچک تا بزرگ

تجهیزات اصلی موجود بر روی دستگاه با قابلیت یونیورسال TAURUS



  • سیستم کنترل CNC از نوع زیمنس 840D sI  با OP08T
  • سیستم اپراتوری User friendly
  • نمایش و مستند سازی تمامی پارامترهای مربوط به پروسه از طریق پنل اپراتوری رنگی
  • محور عمودی گاید اینداکتورها به صورت محور CNC طراحی شده است
  • محفظه کاری بصورت Stanless Steel طراحی شده
  • ساتاقانهای ساپورت بصورت محور CNC در نظر گرفته شده اند
  • شامل پکیج QA با اندازه گیری کیفیت انرژی، مانیتورینگ خطای زمینو اندازه گیری فلو

امکان اتصال به شبکه به منظور ارایه سرویس از راه دور و تبادل اطلاعات وجود دارد.








Ads


دستگاه سختکاری القایی عمودی LUPUS(UML) برای دسته های حجمی کوچک و بزرگ

یک ماشین با قابلیت استفاده یونیورسال، با نصب آسان، ماشین سختکاری برای انجام عملیات بر روی قطعات با وزن متوسط ، قابل ساخت در اندازه های مختلف و دارای ساختار فشرده. طراحی شده برای دسته های کوچک تا بزرگ از حجم قطعات، مجهز به تعداد متنوعی از تجهیزات جانبی که میتواند بسته به نیاز خاص هر کاربر تنظیم گردند. هزینه پایین و در نتیجه ساختار بهینه بمنظور تضمین کارکرد قابل اعتماد و پیوسته بر روی قطعات و تکرار پذیری تولید با کیفیت بالا. حرکت اینداکتور ها و نیز چرخش قطعه کار با استفاده از درایو های CNC پیاده سازی شده اند. کارکرد بسیار آسان با سیستم کنترل CNC. بالافاصله پس از حمل در زمان کوتاهی دستگاه قابل استفاده خواهد بود.


تجهیزات اصلی دستگاه یونیورسال LUPUS


  • سیستم کنترل CNC مدل زیمنس 840D sl
  • سیستم User friendly بوده و کار با آن بسیار آسان است
  • نمایش و مدارک و تمامی پارامترهای مربوط به پروسه از طریق نمایشگر رنگی قابل مشاهده است
  • مسیر گاید عمودی اینداکتور بصورت محور CNC طراحی شده است
  • تنظیمات جانبی با استفاده از حرکت موتور انجام میشود
  • محیط کاری دستگاه با مواد Stainless تجهیز شده است


اتصال به شبکه با استفاده از پورت Ethernet، اینترنت، مودم و اینترفیس های اتوماتیک امکانپذیر است.
پکیج کنترل کیفی در رنج سرویس پیشنهادی قرار دارد.




Ads

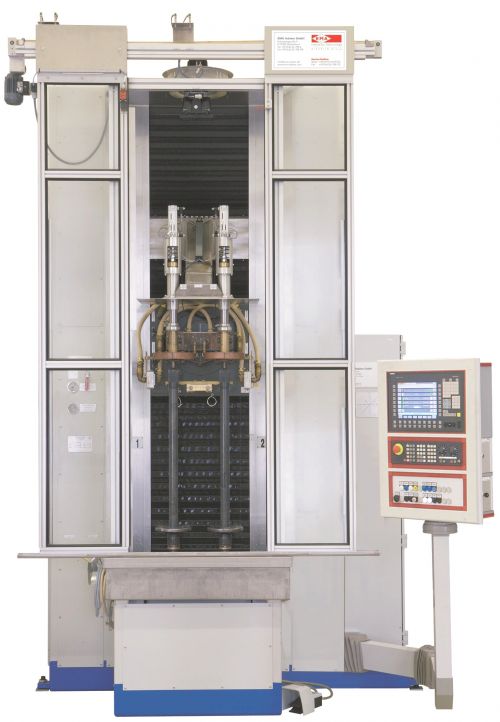

دستگاه سختکاری القایی عمودی CETUS(VH) برای دسته های حجمی کوچک و متوسط

ماشنین سختکاری با ساختار مستحکم با اندازه های مختلف، طراحی شده برای کار بر روی قطعات سنگین و بزرگ در دسته های تعدادی کم و متوسط. دستگاه ویژه که نیازهای کاربر را به منظور افزایش قابلیت استفاده از دستگاه بصورت یونیورسال و قابلیت انعطاف برآورده می سازد. دارای ساختار تست شده و تأیید شده، طراحی شده برای پروسه های کیفیت بالا با قابلیت اعتماد و تکرار پذیربودن از نظر کیفی و نیز بهینه از نظر اقتصادی. امکان اتوماسیون دستگاه بر اساس نیاز مشتری وجود دارد.


تجهیزات اصلی دستگاه یونیورسال CETUS


  • سیستم کنترل CNC مدل زیمنس 840D sl
  • سیستم User friendly بوده و کار با آن بسیار آسان است
  • نمایش و مدارک و تمامی پارامترهای مربوط به پروسه از طریق نمایشگر رنگی قابل مشاهده است
  • مسیر گاید عمودی اینداکتور بصورت محور CNC طراحی شده است
  • تنظیمات جانبی با استفاده از حرکت موتور انجام میشود
  • محیط کاری دستگاه با مواد Stainless تجهیز شده است


اتصال به شبکه با استفاده از پورت Ethernet، اینترنت، مودم و اینترفیس های اتوماتیک امکانپذیر است.
پکیج کنترل کیفی در رنج سرویس پیشنهادی قرار دارد.








Ads

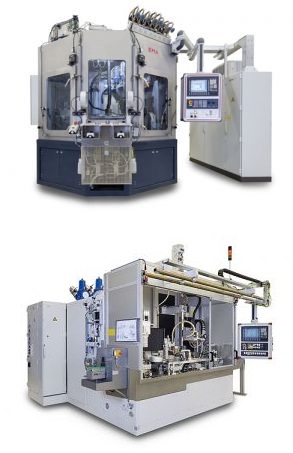

دستگاه برای کابردهای خاص

سیستم های خاص ساخت شرکت EMA میتوانند برای تمامی پروسه های القایی برای رنج مختلفی از کاربردها مورد استفاده قرار گیرند.

پروسه های:

  • Stand-/rotation-stand
  • Progressive-/spin-progressive
  • Total surface
  • Spin-progressive

رنج کاربردها:
  • سختکاری سطح
  • آزاد سازی تنش / تمپرینگ / آنیلینگ
  • سختکاری و تمپر
  • فورجینگ

مرور سریعی بر مثالهایی از رنج تولیدات خاص ما:
  • سیستم القایی برای سختکاری، کالیبراسیون ( سختکاری با فیکسچر) و تمپرینگ و همچنین با اتمسفر محافظ برای قطعات چرخنده متقارن همچون shift collar ، بدنه کلاچ، چرخدنده رینگی، رینگ های دنده زنی شده، بلبرینگ، رینگ های داخلی و خارجی
  • سیستم القایی برای سختکاری و تمپرینگ بادامکهای جداگانه میل بادامک مربوط به اتومبیل سواری و کامیون
  • سیستم های القایی برای سختکاری، تمپرینگ و آنیلینگ میله های فولادی، لوله های فولادی، میله های مارپیچ و دندانه دار، اسپیندل های دندانه دار ( گرد و یا مربعی)
  • سیستم های القایی برای سختکاری بلبرینگهای بزرگ و چرخدنده های رینگی طراحی شده برای گیربکس ها و نیروگاههای انرژی بادی و ماشین آلات معدن و جرثقیل و غیره



Ads

چرخ دنده های رینگی بزرگ و بلبرینگ و یاتاقان

سیستم های القایی برای سختکاری بلیرینگ های Sleeve سایز بزرگ و دنده رینگی ها برای دنده های صنعتی و نیروگاههای انرژی بادی ماشین آلات حمل و نقل بزرگ معادن و نیز جرثقیل ها طراحی شده اند.

شامل پروسه های:

  • Spin-progressive hardening
  • Progressive hardening without rotation
  • Tooth spaces
  • Tooth flanks
  • Total surface

رنج کاربردها:
  • سختکاری Track hardening قطعات قابل چرخش و بلبرینگ های Sleeve سایز XXL با قطر بزرگ
  • سختکاری سطح داخلی و خارجی دندانه های  مربوط به چرخهای دنده دار

به دلیل ساختار ماژول بندی شده ماشین آلات انطباق دادن دستگاه به نیازهای مشتری به راحتی قابل انجام است. تغییراتی همچون Flow rate ، وزن قطعه کار و همچنین درجه اتوماسیون.
این روش اقتصادی ترین و ایده آل ترین و تکنیکی ترین راه حل  را برای کاربر از نظر سختکاری القایی برای تیراژ بالای قطعات و تکرار پذیری کیفیت ارایه مینماید.

مزایا:
  • برای سختکاری یاتاقانهای چرخشی، با نرخ چرخش بالا و عمق سختکاری بالا
  • سایکل تایم کوتاه
  • هزینه پایین به دلیل سختکاری بدون Scale
  • نصف کردن سایکل تایم در سختکاری  فضای دندانه ها و فلنک دندانه ها
  • عدم وابستگی به زمان لود و آنلود قطعه کار

دانلود کاتالوگ ماشین آلات سختکاری رینگ و دنده های بزرگ





Ads

سیستم های فورجینگ - تمپرینگ و آنیلینگ

سیستم های فورجینگ، تمپرینگ و آنیلینگ EMA در هر جایی که گرما دهی القایی سریع و ایمن مورد نیاز باشد کاربرد دارند.
کاربرد های این سیستم را میتوان در محصولات نمیه تمام و صنایع لوله و پروفیل و میله های فولادی و نیز در صنایع فورج و گرما دهی به سیم و مفتول مشاهده نمود. در سراسر دنیا فولاد و مواد غیر آهنی تا فلزات سنگین همچون تنگستن و molybdenum با استفاده از کانورتورهای ما و سیستم های القایی ما بطور موفقیت آمیز گرما دهی و عملیات حرارتی میگردند.

برای هر دستگاه گروهی از تجهیزات جداگانه همچون مبدل های فرکانسی، اتصالات جریان بالا ، اینداکتورها و همچنین سیستم اینداکشن کامل با تکنولوژی ذخیره سازی، سیستم های انتقال و جابجایی قطعه کار و ساختارهای فولادی ارایه میگردند. سیستم های خنک کاری و فیلتراسیون این پکیج را کامل مینماید.

کاربردها:

  • سیستم گرما دهی بیلت Billet heating
  • کوره های عملیات حرارتی پیوسته Pusher-type furnace plants
  • سیستم های واکینگ بیم Walking beam systems
  • تمپرینگ میله های فولادی  Tempering of steel bars
  • تمپرینگ لوله Tempering of tubes
  • گرم کردن القایی انتهای لوله Pipe end inductive heating
  • آنیلینگ سیم Wire annealing
  • عملیات حرارتی رولر ها  Heating treatment of rollers
  • فورجینگ و آنیلینگ Forging and annealing
  • اکستروژن فلزات Metal extrusion

مبدلهای فرکانسی EMA که ماژول اصلی هر سیستم گرمایشی القایی می باشند در این شرکت طراحی و ارتقاء یافته و ساخته میشوند. مشتریان ما عملکرد بالا با فرکانس بالا و قابلیت انعطاف و اطمینان را خواستار هستند. ما کانورتور هایی را ارایه میکنیم که بالاترین استانداردها و انتظارات را برآورده مینمایند.

دانلود کاتالوگ سیستم های گرما دهی بیلت و فوج



Ads


مبدل های فرکانسی Frequency Converters

مبدل های فرکانسی برای کاربردهای زیر موجود می باشد:


  • سختکاری Hardening
  • تمپرینگ Tempering
  • ذوب Melting
  • فورجینگ Forging
  • گرمکاری کابل و سیم Heating of cables and wires
  • خشک کردن سطح / روکش کردن  Drying of surfaces/Coating
  • ذوب کردن شیشه Glass melting


دلایل قانع کننده برای انتخاب مبدل های فرکانسی با تکنولوژی جدید:


  • رنج قدرت از 10 کیلو وات تا چند هزار کیلو وات
  • فرکانس نامی از 5 هرتز تا 100 کیلو هرتز
  • رنج عملکرد از 0.5 تا 1.2 فرکانس نامی
  • Cos phi تقریباً برابر 1 در شبکه در صورت عملکرد با بار کامل و یا نیمه بار
  • سیستم کنترل دیجیتالی کانورتور
  • زبان ساده



مزایای کانورتورهای EMA طراحی شده به عنوان کانورتورهای مستقل برای کاربرد خاص قابل استفاده در سیستم های گرمایشی و یا ماشین آلات سختکاری:


  • تولید کانورتور ها در درون شرکت EMA
  • سیستم کنترل با پروسسور EMA
  • کانورتورها فانکشن های کنترلی (PLC) و کنترل دما را در حین پروسه ارایه میکنند
  • هیچ اجزاء آنالوگی در درون سیستم کنترل وجود ندارد
  • کانورتور با تعداد زیادی خروجی تنظیم شده
  • ترانسفورماتورهای تطبیق داده شده یا اتصال مستقیم
  • راندمان و قابلیت انعطاف بالا
  • میدانهای جبران ساز خارجی
  • سیستم ذخیره سازی اطلاعات دیجیتال و انتقال اطلاعات به کانورتور
  • توسعه و ساخت اینداکتور ها
  • سرویس و خدمات 24 ساعته


مزایای سیستم کنترل جدید کانورتورها:

  • یک سیستم کنترل یکسان برای تمامی فرکانس ها و قدرت ها
  • تنظیم پارامتر ها از طریق نرم افزار
  • پورت های Ethernet و USB و PS232 موجود می باشد
  • انجام maintenance از طریق اینترنت و یا مودم
  • تنظیم و یا اصلاح پارامترهای عملیاتی از طریق ریموت کنترل
  • حافظه نگهداری خطا تا 200 ظرفیت حافظه
  • حافظه نگهداری مقدار واقعی با سیستم ثبت کننده

سیستم نمایشگر نرم افزار برای تعمیر و نگهداری میتواند بصورت آپشن ارایه شود:

  • نمایش تمامی دیتاهای عملیاتی مربوطه
  • خواندن و پر کردن حافظه خطا
  • نمایش گرافیکی حافظه نگهداری مقدار واقعی

دانلود کاتالوک مبدل های فرکانسی Frequency Converters ساخت EMA




Ads

مثالهایی از کاربردها

کابردها:


  • سختکاری سطح   Surface hardening
  • سختکاری و کالیبراسیون    Hardening and calibration
  • سختکاری تحت گاز    Hardening under inert gas
  • آنیلینگ    Annealing
  • تمپرینگ    Tempering
  • منقبض کردن و متصل کردن    Shrinking on


سختکاری القایی سطحی معمولاً بر روی قطعات زیر اعمال میگردد:


  • اجزاء موتور و یا دنده های محرک
  • اجزاء زنجیر مربوط به خودروهای متحرک بر روی زنجیر
  • چرخ دنده ها
  • اجزاء موتور و پیشران
  • Guide مربوط به ماشین ابزار
  • نشیمنگاه یاتاقان و بلبرینگ بر روی شفت، مهره و پین


Ads

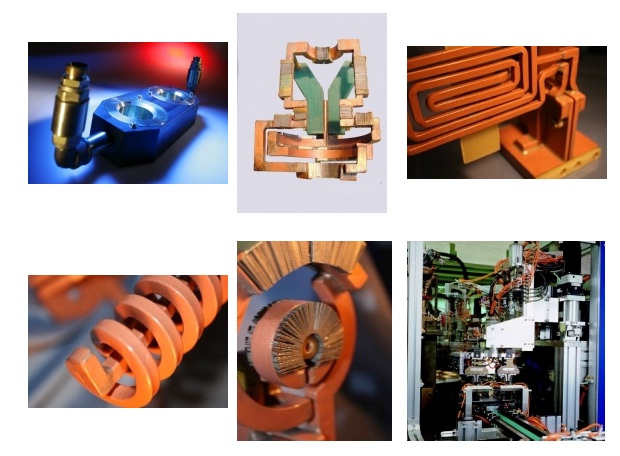

قطعه کار


نمونه ها

















Ads

تجهیزات جانبی


تجهیزات جانبی همچون سیستم های خنک کاری، سیستم لود و آنلود، و همچنین سیستم های اندازه گیری و کنترل جزو مواردی هستند که به همراه سیستم ها ارایه میشوند.
