مفهوم تابگیری عبارت است از اندازه گیری میزان deformation قطعه کار، تعیین میزان انحراف از تلرانس مورد نظر و سپس پرس کردن قطعه به منظور کاهش میزان این deformation.

دلایل ایجاد این اعوجاج بر روی قطعه کار عبارتند از:
  • عملیات حرارتی
  • استرس و تنش باقیمانده در ماده در طول پروسه تولید
  • جابجا کردن قطعه کار

تابگیری دقیق فاکتور کلیدی برای به دست آوردن مزیتهای زیر است:
  • کاهش تعداد عملیات ماشینکاری گران مانند تراش و سنگ زنی
  • ارتقاء و بهبود تلرانس هندسی قطعه کار ( یکنواختی بیشتر و بهبود شرایط هندسی چرخدنده ها)
  • چک و کنترل نهایی قطعه کار بصورت 100%

تجربه شرکت گالدابینی در زمینه تابگیری که در طی چند دهه اخیر حاصل گردیده است این امکان را به این شرکت داده است تا بتواند برای هر قطعه کار خاص، راه حل، تجهیزات، روش اندازه گیری و برنامه نویسی خاص آن قطعه را ابداع نماید. شرکت گالدابینی قادر است طیف وسیعی از دستگاههای تابگیری را با سطح عملکرد و قابلیت اطمینان و دقت بالا ارایه نماید که مناسب برای انواع شفت، لوله و میله و انواع پروفیل و رینگ و فرمهای دیگر باشد.



تابگیری شفت و لوله
Ads



Ads

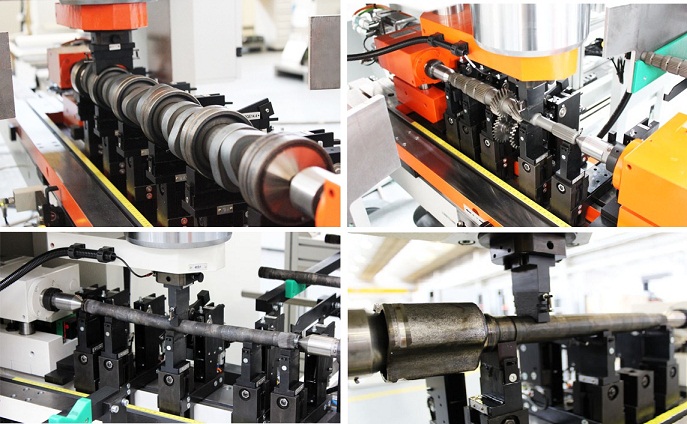

ماشین تابگیری عمودی مدل PAS یک ماشین الکترو مکانیکی است که برای تابگیری انواع شفت با طولهای متوسط و کوتاه طراحی گردیده است. فریم C شکل این ماشین و همچنین میز قطعه کار متحرک آن دو ویژگی مهمی هستند که امکان میدهند تا بتوان تعداد زیادی از قطعات و یا دسته های کوچک از آنها را به راحتی تولید نمود.

پروسه عملیات تابگیری کاملاً اتوماتیک است و با پرس کردن قطر خارجی قطعه کار انجام میشود. تمامی قطعات مانیتور شده و کنترل میگردند. آمار تولید که توسط نرم افزار دستگاه ارایه میگردد تمامی اطلاعات مهم تولید را ضبط نموده و در اختیار قرار میدهد ( Cycle time و تلرانس اولیه و نهایی قطعه کار و ...).

امکان تابگیری برای این قطعات اتوموبیل، کامیون و تراکتور وجود دارد:
  • شفت اولیه و ثانویه گیربکس
  • شفت ورودی و خروجی گیربکس
  • میل لنگ و میل بادامک
  • شفت یا محور تعادل
  • شفت پولوس
  • جعبه فرمان
  • پینیون
  • شفت اکسل
  • روتور
  • پیچ و پینها
  • شفتهای آرماتور و میله های سوراخکاری
  • میله ها Rods
  • پروفیلهای تو خالی Hollowed Star/Lemon shaped profiles
  • Barrels
  • بال اسکرو
  • Tulip axle shafts
  • اکسل جلو
  • Forks
  • Propellers
  • Engine heads
  • قسمتهای جوشکاری شده شاسی
  • Cast iron parts



Ads

تابگیری رینگ

ماشین تابگیری رینگ امکان اندازه گیری و تابگیری رینگهایی همچون دنده سنکرون گیربکس اتوموبیل، دنده خورشیدی epicyclic و رینگها و یاتاقانهای مربوط به توربین های بادی را میسر می نماید. ماشین از مفهوم تابگیری افقی استفاده مینماید.


  • رینگهای سنکرون Sinchro rings
  • یاتاقانها
  • رینگهای مربوط به تجهیزات تولید انرژی
  • رینگهای مربوط به ماشین آلات ساختمانی












Ads

تابگیری شفت مربوط به دستگاههای مکانیکی و الکترومکانیکی

شرکت گالدابینی امکان تأمین ماشین تابگیری اتوماتیک مناسب برای شفت و اجراء مرتبط با دستگاههای مکانیکی و الکترومکانیکی را دارا می باشد. چند مثال عبارتند از:


  • انواع بال اسکرو با ابعاد کوچک یا بزرگ
  • شفت گیربکس پمپ
  • Die ejector rods
  • Strikers/fire pins
  • مارپیچ Worm screws
  • اسپیندل
  • اسپیندل اسمبل شده
  • رولرها







Ads

تابگیری پروفیل و میله

کاربرد این نوع تابگیری در صنایع انرژی، نفت و گاز، صنایع فولاد و هیدرولیک می باشد که در پروسه کاری شان نیاز دارند کیفیت بالای قطعات تمام شده را تضمین نمایند.

لوله ها، میله ها با مقطع گرد و یا مربع و پروفیل ها که تا همین اواخر با روش رول کردن  و یا با پرسهای دستی تابگیری می شدند اینک میتوانند با دقت بالایی تابگیری شوند و این تنها راهی است که میتوان رسیدن به  تلرانس خطی مورد نظر را تضمین نمود.

ماشین دوقلوی Twin ساخت گالدابینی بصورت ویژه برای تابگیری پروفیل های با طول بلند طراحی شده است. سیستم این دستگاه در نوع خود بی نظیر بوده و میتواند ترکیبی از تابگیری طولی در جهت محورهای X و Y و همچنین تابگیری پیچشی را بر روی یک دستگاه ارایه نماید. کاربردها عبارتند از:

  • پروفیل ها
  • Linear Guide
  • ریل U شکل
  • ریل آسانسور
  • رک های گرد و مربع
  • میله های دریل
  • ریل لیفتراک
  • میله های گرد و مربع

Ads

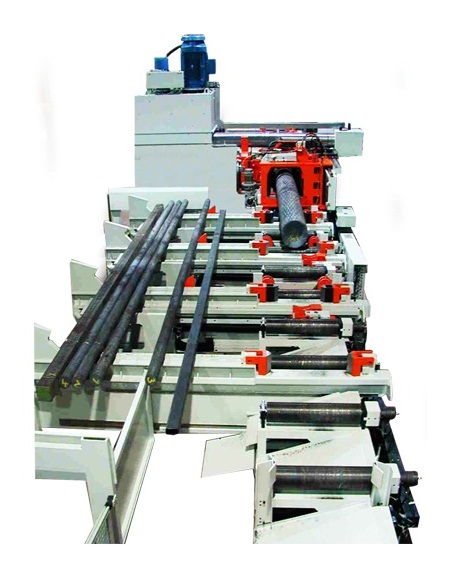

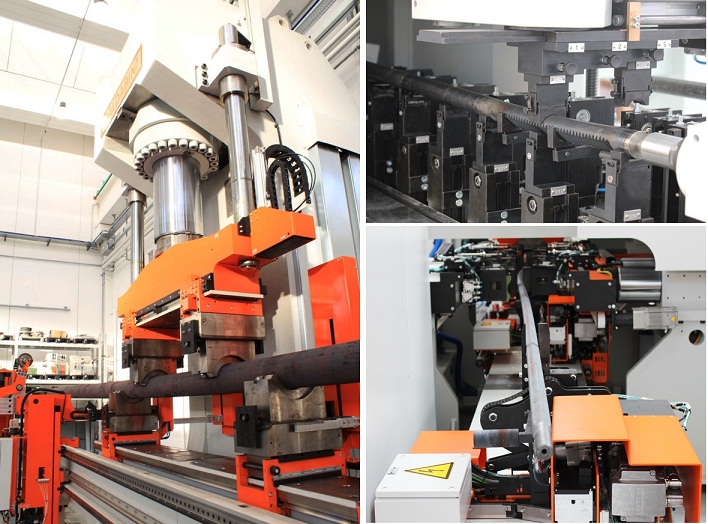

ماشین GANTRY heavy duty ( شکل مقابل) برای تابگیری لوله ها و میله های خام بلند پس از فورج و یا پس از عملیات نهایی طراحی شده است. اندازه گیری قطعه کار با اسکن پیوسته لیزر انجام میشود که امکان خواندن و بازسازی منحنی واقعی تغییر شکل را فراهم میسازد.

کاربردها در صنایع فولاد و نفت و گاز عبارتند از:

  • میله ها Bars
  • لوله ها Tubes
  • لوله های نفت و گاز
  • لوله های سیلندری شکل هیدرولیکی
  • میله های فورج شده
  • میله های تو خالی
  • میل لنگ کشتی
  • محورهای راه آهن
  • اکسل و رولرهای ناو



Ads






ماشین STEP Horizonal ( شکل مقابل) بهترین راه حل برای تابگیری میله هایی است که داری یک سطح مقطع ثابت هستند مانند پروفیل، ریل، مقطع گرد، شش گوش و یا مربعی. ماشین برای عملیات تابگیری اتوماتیک بر محورهای X-X و Y-Y بگونه ای طراحی شده است که تنها در یک سیکل کار را بدون دخالت اپراتور انجام میدهد.

پروفیل های مناسب عبارتند از:

  • پروفیل ها
  • Linear Guide
  • ریل U شکل
  • ریل آسانسور
  • رک های گرد و مربع
  • میله های دریل
  • ریل لیفتراک
  • میله های گرد و مربع





Ads

اتوماسیون

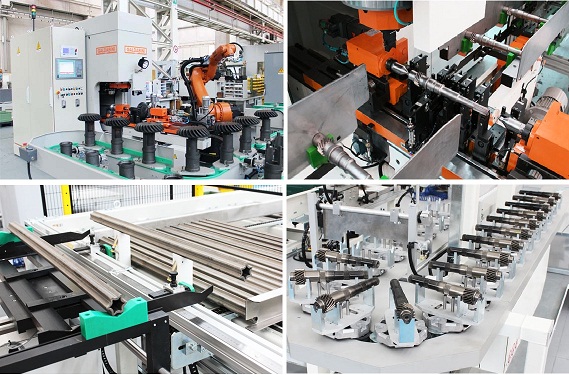

دستگاههای تابگیری گالدابینی میتوانند جهت load و unload اتوماتیک قطعه کار به راه حل های مختلفی برای اتوماسیون تجهیز گردند. اتوماسیون این امکان را میدهد که جریان حرکت قطعه کار قبل و بعد از عملیات تابگیری بدون دخالت اپراتور انجام شود که این موضوع مانع از بروز هرگونه خطا به دلیل عملکرد دستی اپراتور میشود و کار دائمی ماشین بدون بروز وقفه را تضمین مینماید.

راه حلهای مختلفی برای این موضوع ارایه گردیده است:


  •     Passing through line
  •     Tandem system
  •       Six axis robot
  •     Walking beam loader
  •     Gantry loader
  •     Pick & Place system
  •     Pallet conveyors
  •     Hopper feeder
  •     Twist loader
  •     Rejects belts
  •      Four axis gantry loader
  •     Workpiece storage
  •     Multiple configuration
  •     Heavy part walking beam



Ads

راه حلهای پیشرفته


اندازه گیری بدون تماس آخرین ابداع در بخش کنترل پروسه است که در شرکت گالدابینی ارایه گردیده است. تکنولوژی اندازه گیری اپتیکال مزایایی را به ارمغان می آورد بدینصورت که هیچ خوردگی بر روی وسیله اندازه گیری ایجاد نمیشود و هیچ تأثیری بر روی قطعه کار ایجاد نمی نماید. تکنولوژی لیزر که با ماشین تابگیری گالدابینی تلفیق گردیده است در موارد زیر مورد استفاده قرار میگیرد:

  • اندازه گیری دنده با لیزر: امکان اندازه گیری دقیق و ثابت مقدار خطای Pitch Diameter را بر روی چرخدنده فراهم میسازد
  • اسکن پروفایل با لیزر: امکان تعیین دقیق میزان خطای خطی بودن را در کل طول پروفایلی که بایستی تابگیری شود فراهم میسازد
  • اندازه گیری قطر داخلی لوله ها و مخازن تو خالی با لیزر. این تکنولوژی یک روش اتوماتیکی را جهت اصلاح deformation سطح داخلی لوله با تابگیری سطح خارجی آن فراهم میسازد. این تنها سیستم اتوماتیک موجود است که جایگزین تابگیری با روش دستی و کنترل چشمی تاب لوله می باشد.
