شرکت Samputensili Cutting Tools از گروه SAMP واقع در شهر بولونیا در ایتالیا با 80 سال سابقه فعالیت، سازنده رنج کامل ابزارهای دنده زنی شامل ابزارهای هاب، شیپر، شیو، چمفر و دیبور، رولینگ، دنده مستر، رک رول، اسکادینگ و ابزار سنگ CBN برای سنگ زنی پروفایل دنده و همچنین گیج های اندازه گیری می باشد. همچنین این شرکت ارایه دهنده خدمات تیزکاری و روکش مجدد برای ابزارهای فوق نیز می باشد.



Hob

Ads

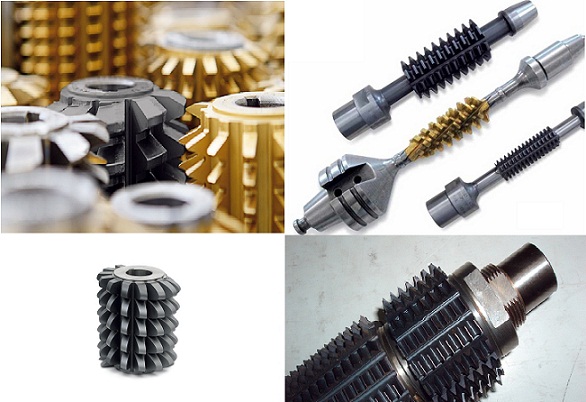

شرکت Samputensili تخصص وسیعی در زمینه تولید رنج متنوعی از ابزارهای هاب دارد:

  • هاب برای دنده های Involute
  • هاب ازنوع Shank Type و همچنین Bore type
  • هاب برای پروفایل خاص و یا برای اصلاح پروفایل
  • هاب برای گیربکس های خاص
  • هاب برای چرخدندانه های زنجیری
  • هاب برای دنده های مارپیچ Worm Gear
  • هاب با مودول های بزرگ
  • هاب برای دنده های هزار خاری Spline و برای دنده تایم
  • هاب برای finishing و یا برای pre-finishing
  • هاب با تعداد Gash دوبل

بسته به کاربرد مورد نظر، ابعاد ابزار همچون قطر، تعداد Gash، تعداد Starts و غیره بصورت بهینه طراحی میگردد. ابزارهای هاب شرکت Samputensili در رنج وسیعی از ابعاد قابل ساخت می باشد:

  • مودول از 0/45 تا 22 میلیمتر
  • قطر از 40 تا 300 میلیمتر

با توجه به اینکه شرکت Oerlikon Balzer که رهبر و پیشرو در زمینه تکنولوژی روکش Coating می باشد در کارخانه Samputensili با این شرکت همکاری دارد و عملیات روکش ابزار را برای Samputensili انجام میدهد؛ شرکت Samputensili قادر است آخرین و بهینه ترین تکنولوژی روکش را به مشتریان خود بر اساس هرگونه نیاز خاص مشتری ارایه نماید. این روکشها عبارتند از GOLD (Tin)  و Futura nano (TiAlN) و Alcrona Prto (AlCrN) و Altensa (AlCrX) .

شرکت Samputensili همچنین مرز دانش دنده زنی در زمینه ابزارهای هاب برای دنده های مودول بزرگ را نمایندگی مینماید. این ابزارها میتوانند با طراحی سنگین حداکثر با سه تیغه برشی طراحی گردند. شرکت Samputensili در این زمینه سابقه و تاریخچه طولانی دارد و میتواند بهینه ترین حالت ممکن را بین میزان تولید ابزار و تعداد تولید در هر دسته و هزینه ابزار و هزینه تمام شده قطعه به مشتری ارایه نماید

مشاهده سایت Samputensili و دانلود کاتالوگ




Shaper Cutter

Ads
ابزارهای شیپر شرکت Samputensili دارای 115 سال تاریخچه هستند و از این موضوع به خود می بالند. این امر مدیون تلفیقی از تجربیات شرکتهای Samputensili  و Satr-SU و Fellows می باشد که کیفیت بالا و کارایی محصول را تضمین مینماید. شرکت Samputensili انواع مختلفی از ابزارهای شیپر را تولید مینماید:

  • نوع دیسکی Disk type
  • نوع Deep counterbore-type
  • نوع Shank Type
  • ابزار خاص برای چرخدنده زنجیری و هزار خار Spline و بادامک و دنده تایم و مودول های بزرگ
  • برای عملیات Pre-finishing
  • برای عملیات Finishing

شرکت Samputensili قادر است ابزار را با هر ابعادی متناسب با نیاز مشتری طراحی نماید:

  • مودول از 0/5 تا 16 میلیمتر
  • قطر 320 میلیمتر

با توجه به همکاری نزدیک بین شرکت Oerlikon Balzer که پیشرو در زمینه فناوری روکش در جهان می باشد با شرکت Samputensili در داخل کارخانه Samputensili این امکان برای این شرکت وجود دارد تا بهترین کیفیت روکش را برای ابزارهای خود تضمین نماید. روکش های مورد استفاده برای ابزارهای شیپر عبارتند از:

  • Gold (TiN)
  • Futura Nano (TiAlN)
  • Alcrona (AlCrN)
  • Altensa (AlCrNX)

مشاهده سایت Samputensili و دانلود کاتالوگ


Shaving Cutter

Ads
به عنوان یکی از بزرگترین تولید کنندگان ابزارهای برشی در سطح جهان و با تخصص ویژه بر روی تکنولوژی شیو، شرکت Samputensili رنج وسیعی از انواع ابزارهای شیو را به شرح زیرعرضه مینماید:

  • Transverse
  • Diagonal
  • Diagonal - Underpass
  • Underpass
  • Tangential
  • Plunge
  • Internal / external shaving
  • Undergound or finished shaving cutter

طراحی و بهینه سازی درتجربیات طولانی مهندسین طراح شرکت Samputensili ریشه دارد. پیشرفتهای نرم افزاری منحصر به فردی که بر روی دستگاههای سنگ زنی شیو و تجهیزات تست این شرکت اعمال گردیده است به معنای دقت بالا و تیزکاری بهینه ابزارهای مشتری می باشد.

ابعاد مختلف ابزارهای شیو قابل ارایه به شرح زیر است:

  • مودول: 0/7 تا 10 میلیمتر
  • پهنا:65 میلیمتر
  • قطر خارجی:70 تا 330 میلیمتر

هر ابزار با یک دیاگرام تیزکاری ارایه میگردد که به مشتری امکان میدهد سیکل طول عمر ابزارهای خود را تحت نظارت قرار داده  و مستقیماً پروسه تیزکاری را تحت کنترل قرار دهد. ابزارهای شیو Samputensili در خود این شرکت سنگ زنی پروفیل شده و تیزکاری میگردند که این میتواند باعث افزایش بهره وری گردد.

مشاهده سایت Samputensili و دانلود کاتالوگ



Chamfering , Chamfer-Roller and Deburring Tools

Ads
شرکت Samputensili پیشرو بی چون و چرا در زمینه تولید ابزارهای چمفرینگ ، چمفر - رولر و دیبور می باشد.

برای رسیدن به کیفیت بالا در چرخدنده نهایی تولیدی، این ابزارها بسیار مهم می باشند. چمفر و دیبور پروسه های اساسی محسوب میگردند. در واقع پلیسه یا Burr که برداشته نشده باشد ممکن است در حین کار بشکند و یاتاقان ها و یا خود چرخدنده های گیربکس را  تخریب نماید و یا اینکه یک پلیسه سختکاری شده میتواند باعث از بین رفتن سریع ابزار در عملیات finishing دنده گردد. با استفاده از یک عملیات رولینگ میتوان ماده ای را که بدلیل عملیات چمفرینگ در اثر تغییر فورم پلاستیکی ماده بر روی فلنک دنده ایجاد گردیده است را حذف نمود. این پروسه باعث صاف شدن سطح میگردد و برآمدگی ایجاد شده را از بین میبرد.

پروسه چمفرینگ برای جلوگیری از ایجاد اعوجاج بر روی لبه دنده ها در اثر عملیات حرارتی مهم است، همچنین برای محافظت از تخریب پروفایل دنده که ممکن است در حین جابجایی دنده ایجاد گردد نیز اهمیت دارد. ابزارهای چمفر و دیبور این شرکت برای چرخدنده های Spur و هلیکال و همچنین برای چرخدنده های با سطح Straight و یا زاویه دار Inclinded قابل استفاده می باشد.

شرکت Samputensili رنج متنوعی از ابزارهای دیبورینگ را برای کاربردهای مختلف ارایه مینماید:

  • P Type (Standard tool for straight gear lateral surfaces)
  •  P 1000 type (Like P type but grooved)
  • PR type (with alternate sections for straight gear lateral surfaces radiused to the root)
  • PR 1000 type (grooved tool for straight gear lateral surfaces radiused to the root)
  • A 1000 type (grooved tool for inclined gear lateral surfaces)
  • AR 1000 type (same as A 1000 type but radiused to the root)
  • SPR 1000 type (special tool for chain sprockets)
  • T 1000 (grooved tool for chamfering turning chamfers on the tooth tip)

ابزار چمفر-رولینگ این امکان را فراهم میکند تا بتوان هر دو عملیات چمفرینگ و رولینگ را بصورت همزمان انجام داد. پلیسه ثانویه ای که در اثر عملیات چمفرینگ ایجاد میگردد توسط عملیات رولینگ در همان لحظه برداشته میشود. با ترکیب و تلفیق هردو پروسه بر روی یک ابزار فقط یک head ماشین مورد استفاده قرار میگیرد و head ابزارگیر دوم برای عملیات دیگر آزاد میماند. ابزارهای چمفر-رولر Samputensili برای دنده های با چمفر موازی و یا چمفر نوع کاما بسیار مناسب هستند.

مشاهده سایت Samputensili و دانلود کاتالوگ


Master Gear

Ads
شرکت Samputensili رنج متنوعی از ابزارهای Master Gear را ارایه مینماید تا بتوان با کمک آنها دقت کاری دنده ها را تعیین نمود. همچنین با استفاده از مسترهای تنظیم کننده Setting Masters میتوان وسایل چک و اندازه گیری را برای دنده های زیر تنظیم نمود:

  • چرخدنده های Supr با و یا بدون پروفایل و اصلاح فلنک
  • چرخدنده های هلیکال با و یا بدون پروفایل
  • اصلاح فلنک و دنده های داخلی

شرکت Samputensili از فولادهای Gauge Steel و High Speed Steel و PM Steel برای ساخت Master Gear استفاده مینماید. با توجه به اینکه شرکت Oerlikon Balzer که پیشرو دانش روکش می باشد با شرکت Samputensili همکاری دارد میتوان انواع روکشهای مختلف را با توجه به نیاز مشتری برای این ابزار ارایه نمود.

شرکت Samputensili امکان آنالیز هرنوع پروفایل و یا انجام هر نوع درخواست طراحی را دارد. نرم افزار طراحی Master Gear این شرکت که درون خود شرکت توسعه و ارتقاء یافته است می تواند به راحتی پروفایل های موجود را بهینه سازی نماید.

تمامی مسترگیرهای چک کننده و یا تنظیم کننده ساخت Samputensili همگی بر اساس استاندارد DIN3970 هستند و یا اینکه میتوانند بر اساس هرگونه اطلاعات مشخص از سوی مشتری ساخته شوند. با دارا بودن یک شماره رهگیری مشخص این امکان وجود دارد تا بتوان آنها را در طول کل پروسه تولید مانیتور نمود. علاوه بر این، ابزارها بر روی یک دستگاه چک و بازبینی CNC بطور کامل تست شده و با یک Certificate ارایه میگرند.

مشاهده سایت Samputensili و دانلود کاتالوگ


Plug Gauges (Go / No Go) - Ring Guages

Ads
شرکت Samputensili امکان تأمین گیج های از نوع Plug ( Go/NoGo) و همچنین گیج های Ring را دارا میباشد:

Plug Gauges
  • مودول: 0/5 تا 6/0 میلیمتر
  • Pitch Diameter: از 20 تا 150 میلیمتر

Ring Gauges
  • مودول: 0/5 تا 7/0 ( بسته به قطر خارجی)
  • قطر خارجی رینگ: 20 تا 200 میلیمتر

  • با دنده های Straight و یا هلیکال
  • اینولوت و با پروفایل خاص

Scudding

Ads
ابزار Scudding نتیجه یک توافق بین شرکتهای Profilator  و Star-SU و Samputensili جهت تولید این ابزار برای بازار جهانی می باشد. اسکادینگ یک پروسه تولید دنده به روش پیوسته است که تولید دنده های internal و external همچنین چرخدنده های Supr و هلیکال را میسر میسازد.

این تکنولوژی امکان ماشین کاری دنده ویا هزارخاری Spline از نوع internal و external را بدون نیاز به undercut و یا شیار میسر میسازد.

این پروسه سریعتر و بسیار کاراتر می باشد. در حقیقت تعداد بسیار زیاد برشها در واحد زمان نه تنها باعث ایجاد یک cycle time بسیار کوتاه میشود بلکه باعث تولید یک چرخدنده با کیفیت بالا و صافی سطح خیلی خوب میگردد.

اسکادینگ میتواند با شیپینگ و بروچینگ و دیگر پروسه های دنده زنی رقابت نماید. با این روش Cycle time پایینتر و هزینه تمام شده ابزار کمتر خواهد بود.

سرعت ماشینکاری: 2000rpm
تعداد برش ها در دقیقه: 120.000
کیفیت دنده: DIN 5-7
صافی سطح: Rz 1-5
مودول: 0/7 تا 5 میلیمتر
حداکثر قطر HSS: برابر با 200mm
حداکثر قطر کارباید: 150mm
حداکثر سایز شنک: 150mm
انتخاب قطر سوراخ: 1/75 تا 44/45 میلیمتر

مشاهده سایت Samputensili و دانلود کاتالوگ


Rack Rolling Tools

Ads
شرکت Samputensili امکان ساخت و همچنین تیزکاری ابزارهای Rack Roll را با دقت و کیفیت بالا دارا می باشد. این ابزارهای با دقت بالا بیشترین نسبت تماس را در حین عملیات فورمینگ با کمترین تأثیرات گرمایی تضمین مینمایند. شیارها از مواد زاید تمیز نگهداشته میشوند. تیپر کردن محوری امکان قرارگیری ابزار بصورت دقیق بر روی شفت هزارخاری را فراهم میسازد. ماشین کاری همزمان پروفایل های مختلف وجود دارد.

مناسب برای انواع:
  • Gear Profiles
  • Serrations
  • Grooves
  • Threads

کیفیت:
  • DIN 5480
  • ISO 4156
  • GOST 6033-51
  • ANSI B 92/1 - 1970
  • ANSI B 92/2M - 1980

طراحی و ابعاد:
  • رنج مودول: 0/3 تا2/0 میلیمتر
  • طول قطعه کار: 1000 میلیمتر
  • طول پروفایل حداکثر: 180 میلیمتر
  • زاویه هلیکس: کمتر از 25 درجه
  • زاویه فشار: بیشتر از 25 درجه

مشاهده سایت Samputensili و دانلود کاتالوگ


Coating

Ads
شرکت Samputensili  با همکاری با پیشروترین شرکت در زمینه تکنولوژی روکش در جهان موفق گردیده است روکشهای جدیدی را برای ابزارهای دنده زنی بهینه سازی و ابداع نماید تا از نظر مقاومت سایشی و مقاومت خوردگی و نتیجتاً عمر ابزار وضعیت بهتری داشته باشند.

تجهیزات تمیزکاری اتوماتیک، پروسه روکش را بیش از پیش بهینه مینماید. لایه زیرین ابزار به تمیزترین شکل ممکن برای تیزکاری آماده سازی و ارسال میگردند تا عالیترین کیفیت را برای ابزار روکش شده تضمین نمایند. تجهیزات روکش در داخل تمامی کارخانجات Samputensili در سراسر دنیا گردآوری شده اند و هر از گاهی به آخرین تکنولوژی روز دنیا ارتقاء داده میشوند. این همکاری نزدیک با شرکت Blazer به این معناست که جدیدترین پیشرفتها در زمینه روکش ضد خوردگی بلافاصله در دسترس شما قرار خواهد گرفت.

در حال حاضر جدیدترین پیشرفت در زمینه صنعت روکش ابزارعبارت است از روکش ALTENSA که از طرف شرکت Oerlikon Balzer به عنوان آخرین ابداع در زمینه روکش ارایه گردیده است. ویژگیهای این روکش امکان میدهد تا بتوان سرعت برشی بالایی را استفاده نمود که نتیجتاً میتوان میزان تولید را بالا برده و در زمان و هزینه صرفه جویی نمود.

مهمترین مزایای روکش Altensa عبارتند از:
  • کاهش هزینه های ماشینکاری
  • کاهش خوردگی در سرعتهای بالا
  • طولانیتر بودن عمر ابزار
  • پیشرفت خیلی زیاد برای شرایط سرعت برشی بالا برای تمامی مواد زیرین ابزار
  • افزایش تولید

روکش جدید برای مشتریانی که به سرعت بالا نیازدارند مانند صنایع اتوموبیل بسیار ایده آل می باشد. این روکش برای ابزارهای هاب، شیپر و اسکادینگ توصیه میشود.

مزایای اصلی:
  • بهترین روکش موجود در بازار
  • رنج وسیعی ازانواع روکش ها به منظور تأمین نیازهای مشتری
  • عملکرد بهتر ابزار و در نتیجه تولید بالاتر

این امکان وجود دارد تا بتوان ابزارهای کند شده را جهت تیزکاری و روکش به شرکت Samputensili ارسال نمود. پس از تیزکاری و روکش ابزار مجدداً مانند یک ابزار نو کارکرده و طول عمر و تیراژ تولید آن معادل یک ابزار نو خواهد بود.
